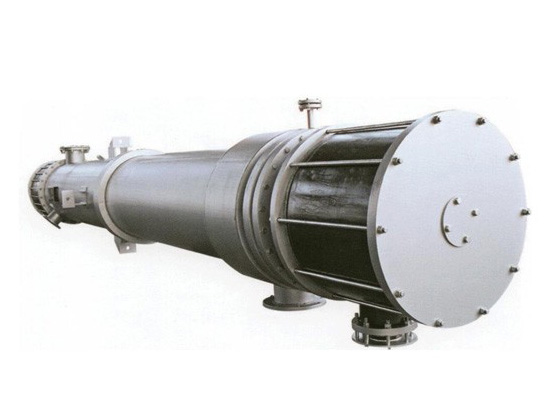

GH型浮头列管式石墨换热器
GH型浮头列管式石墨换热器

结构简单、紧凑，液体阻力小，可制造最大换热面积达1000平方米的换热器。主要用于冷却或冷凝，亦可根据用户提供图纸或代为设计制造特殊规格的产品。

在线咨询 立即询价 立即询价
产品详情

结构与特点：

结构简单、紧凑，液体阻力小，可制造最大换热面积达1000平方米的换热器。主要用于冷却或冷凝，亦可根据用户提供图纸或代为设计制造特殊规格的产品。

技术特性：

许用温度：作加热器：s120℃
作冷却器：-20-130C
许用压力：管理：≤0.2Mpa
壳程：≤0.3Mpa

管口及安装尺寸表：

 型号  介质进出口  蒸汽、冷却水进出口  放、排净口  汽液分离器
 a b  d c  石墨制  钢衬胶
 介质出口  尾气出口  h  h1
 GH30  90  50  25  90  80  50  100
 GH40  110  50  110  100  50  125
 GH45  140  70  140  150  50  150
 GH50  140  70  140  150  80  200
 GH55  200  80  200  200  80  200
 GH60  200  80  200  200  80  200
 GH65  200  100  200  200  80  200
 GH70  250  100  250  250  80  250
 GH80  250  125  250  250  100  250
 GH90  300  125      100  300
 GH100  300  150      100  300
 GH110  350  150      100  350

安装尺寸表：

 型号  规格 m2  安装尺寸  支座  重量kg
 H1  H0  B1  N  K  H2  G  n孔φ  φA  n2件  孔φ  I  II
 GH30-  5  2905  2945  570  420  515  246  343  8-18  607  2  18  360  350
 10  3905  3945  430  388
 GH40-  10  2905  3090  600  420  510  380  391  702  23  520  500
 15  3905  4090  625  605
 20  4905  5090  735  710
 GH45-  20  3925  4215  590  430  530  450  416  770  810  725
 30  4925  5215  927  880
 GH50-  25  3955  4285  580  450  560  500  440  876  975  930
 30  4955  5285  1144  1090
 GH55-  30  3965  4340  585  460  570  550  464  12-18  926  1075  1030
 40  4960  5340  1220  1205
 GH60-  35  4050  4520  650  480  595  580  494  978  4  1285  1134
 50  5050  5520  1515  1485
 GH65-  45  4065  4535  665  550  610  600  509  1030  1570  1545
 60  5065  5535  1832  1790
 GH70  60  4125  4620  695  535  650  600  540  12-23  1082  1845  1835
 80  5125  5620  2175  2150
 100  6125  6620  2420  2370
 GH80-  75  4145  4740  710  555  680  670  590  1222  30  2375  2255
 105  5145  5740  2841  2685
 130  6145  6740  3120  3100
 GH90-  105  4185  4820  720  585  710  700  635  1324  3070  2870
 140  5185  5820  3595  3360
 170  6185  6820  4002  3802
 GH100-  155  4225  4830  762  620  760  700  686  1496  3715  3700
 170  5225  5860  4438  4385
 210  6225  6860  4862  4852
 GH110-  175  4225  5005  780  660  835  800  736  16-23  1396  4960  4335
 210  5285  600  5585  4960
 260  6285  7005  5897  5817
